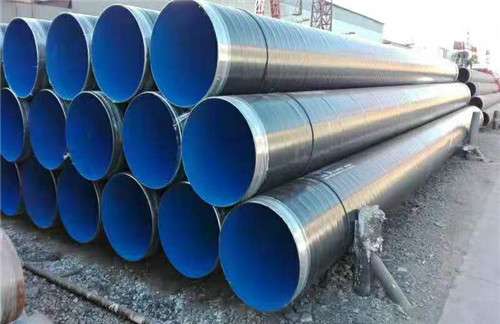

TPEP防腐管道一定要在面漆尚潮濕時安裝熱收縮膜帶，不可在加溫已涂抹的面漆。再將熱收縮膜帶的另一端里層熱溶膠烤軟、發(fā)光，沿鋼管周向繞至搭布線，并將搭布線之前板材表層加溫后，指向黏貼，用力敲打卡緊。固定不動片的安裝：將固定不動片里層加溫數(shù)秒左右使白乳膠層發(fā)光。沿徑向折起來定于熱收縮膜帶接口處，隨后刮起固定不動片的一邊，用火加溫固定不動片的里層，使白乳膠層發(fā)光變松，隨后快速卡緊夯實。

再用一樣的方式安裝另一邊，將固定不動片上邊來回加溫多次輥壓，一定要粘合堅固，在熱收縮膜帶兩邊襯上木襯后，從正中間沿周向向兩邊勻稱加溫熱收縮膜帶，收攏至頂端。用一樣的方式加溫收攏至另一端。當加溫收攏至焊縫處時，取下木襯。再次加溫熱收縮膜帶，直到頂端收攏密不可分。當熱收縮膜帶收縮到邊沿時，火苗應遮蓋熱收縮膜帶的邊沿多加溫幾秒，使之收攏密不可分，避免收火后造成翹邊。

tpep防腐螺旋鋼管焊接區(qū)易產生的缺陷有氣孔、熱裂紋、和咬邊等現(xiàn)象。氣泡多發(fā)生在焊道中央，其主要原因是氫氣依舊以氣泡的形式隱藏在焊縫金屬內部，所以，消除這種缺陷的措施是首先必須清除焊絲和焊縫的銹、油、水分及濕氣等物質，其次是必須很好地烘干焊劑除去濕氣。此外，加大電流、降低焊接速度、減慢熔化金屬的凝固速度也是很有效的。

硫裂（硫引起的裂紋）,焊接硫偏析帶很強的板材（特別是軟沸騰鋼）時硫偏析帶中的硫化物進入焊縫金屬而產生的裂紋。其原因是在硫偏析帶中含有低熔點的硫化鐵和鋼中存在氫氣。所以，為防止這情況產生，使用含硫偏析帶少的半鎮(zhèn)靜鋼或鎮(zhèn)靜鋼還明效的。隨著城市不斷的發(fā)展，對城市基礎設施的要求也會越來越高，對城市管道排水系統(tǒng)要求將會更高，這就需要對城市管道排水系統(tǒng)進行進一步研究。
